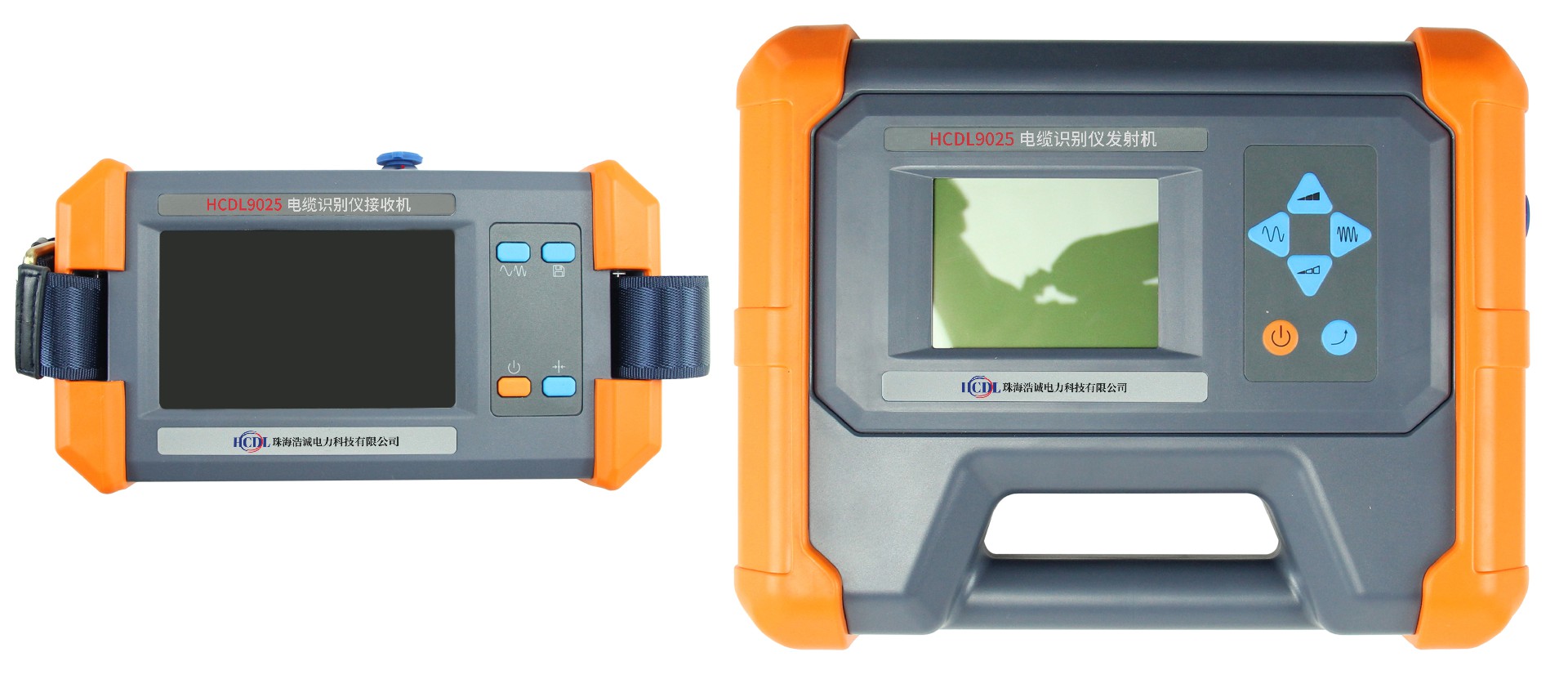

HCDL9025 電纜識別儀

產品簡介：

◆適用于帶電和不帶電電纜，帶電電纜只適用于三芯帶鎧電纜

◆柔性卡鉗接收、使用靈活方便

◆50Hz/60Hz電纜負載電流測量功能

◆多種信號輸出方式：直連輸出、卡鉗耦合

◆發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護

◆唯一性識別：明確給出識別結果

◆內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機，能滿足一天8小時工作的需要

◆機殼堅固、質輕便攜

◆全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾

技術參數：

◆發射機：

①輸出方式：直連輸出、卡鉗耦合

②輸出頻率：640Hz(復合頻率)、1280Hz(復合頻率)

③輸出功率：最大10W，10檔可調，全自動實時阻抗匹配

④直連輸出電壓：最高150Vpp

⑤過載和短路保護

⑥人機界面：320×240點陣液晶顯示器

◆接收機：

①輸入方式：柔性卡鉗

②接收頻率：

主動探測頻率：640Hz、1280Hz

工頻被動探測頻率：50Hz/60Hz(用戶可配置)

③電纜識別：柔性卡鉗智能識別

④工頻測量：量程AC 1-1000A，精度±3%

⑤人機界面：800x480液晶顯示器；液晶尺寸121x76mm
