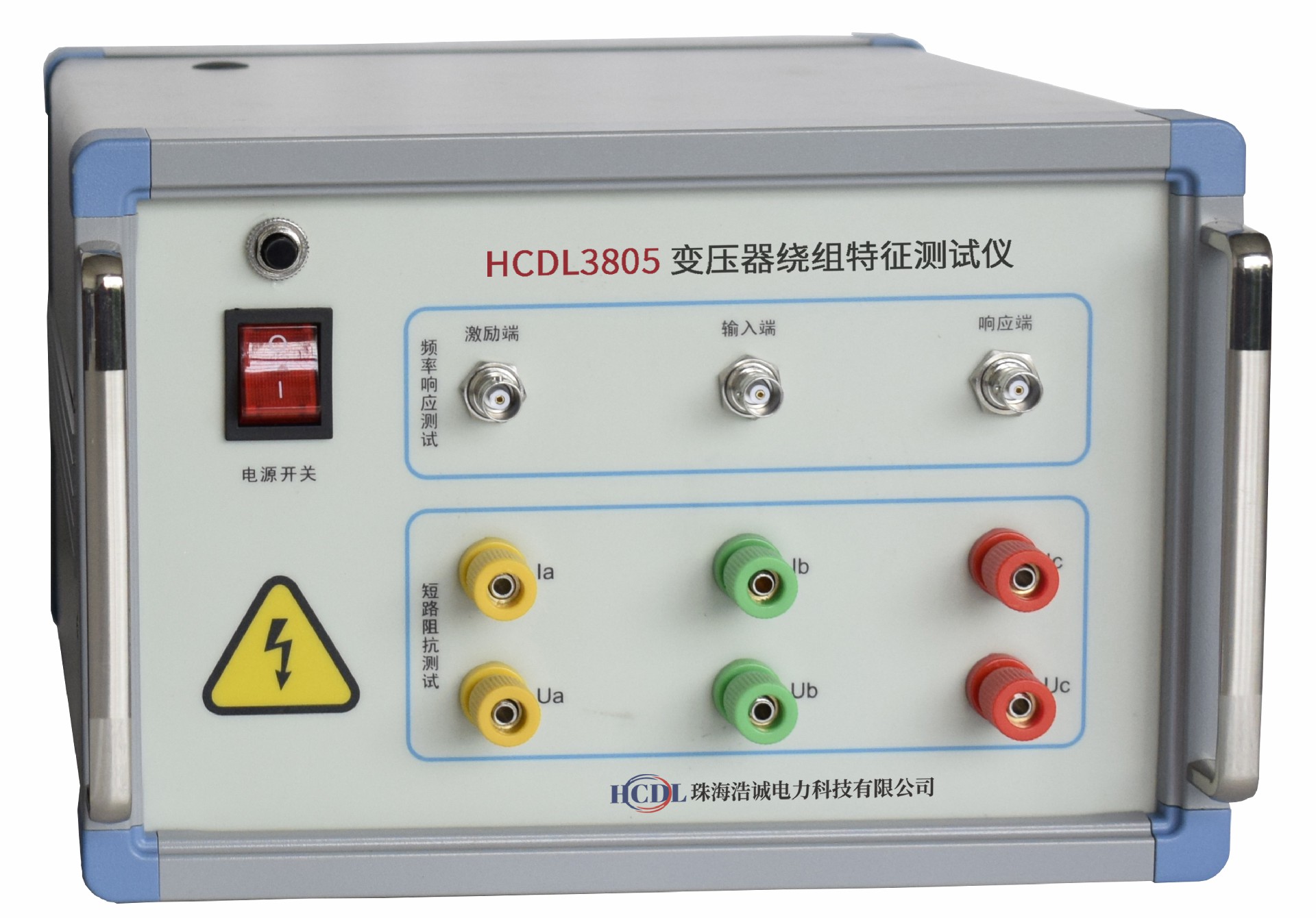

HCDL3805變壓器繞組特征測試儀

產品簡介：

◆用于電力變壓器繞組特征測試，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷

◆頻響法采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況

◆頻響法測量速度快，對單個繞組測量時間1-2分鐘以內

◆頻響法頻率精度非常高，精度高于0.001%

◆頻響法采用數字化頻率合成，頻率穩定性更高

◆頻響法采用5000V電壓隔離、充分保護測試電腦安全

◆頻響法可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論

◆頻響法采用分析軟件功能強大，軟件、硬件指標滿足電力行業標準DL/T911-2016

◆短路阻抗法不用外接電源，采用市電AC220V低壓電源，便可自動對變壓器的AB、BC、CA高壓繞組施加電壓，同步采集數據，自動計算出阻抗誤差百分比，測試結果非常直觀

◆短路阻抗法適用于任意大小容量的變壓器的阻抗測試

◆短路阻抗法測試過程中顯示測試電流、測試電壓的波形圖譜，方便實時監測測試情況

◆儀器具有測量電感的功能

技術參數：

◆測量速度：單相繞組1分鐘-2分鐘

◆輸出電壓：Vpp-25V，測試中自動調整

◆輸出阻抗：50Ω

◆輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）

◆掃頻范圍：10Hz－2MHz

◆頻率精度： 0.001%

◆掃頻方式：線性或對數，掃頻間隔和點數可任意設置

◆曲線顯示：幅頻曲線

◆測量動態范圍寬：－120dB~20dB

◆阻抗法測量電壓：0~220V

◆阻抗法測量電流：0~10A

◆阻抗法頻率：50Hz/60Hz

◆二合一主機重量：7.7 kg

◆二合一主機體積:320mm*258mm*180mm
